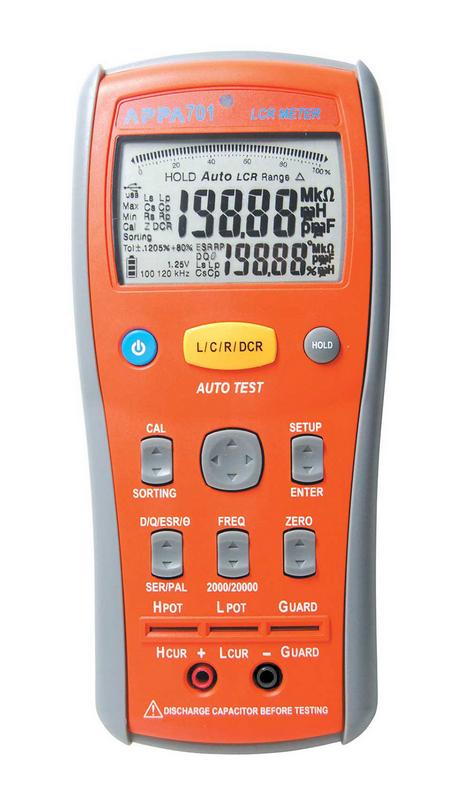

Измеритель LCR APPA 701
Измерители параметров RLC электрических цепей APPA 701, APPA 703 функционируют в широком рабочем диапазоне фиксированных частот тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц и (100 кГц для модели APPA 703).
Применяемая в производстве измерителей RLC параметров APPA 701, APPA 703 методика автоматического выбора режима измерений между R / L / C (с одновременной индикацией параметра Q/D), в зависимости от типа подключаемого компонента (радиодетали) является новинкой, примененной разработчиком.. Пользователь должен о только включить прибор и подключить объект измерений к входным гнёздам. Выбор и измерение значений необходимого парметра приборы APPA 701, APPA 703 выполняют автоматически. При необходимости пользователь может выбрать требуемую схему замещения или изменить параметры теста: частоту и уровень сигнала. Кроме того, модель APPA 703 позволяет измерить значение фазового сдвига между напряжением и током (θ).
Приборы APPA 701, APPA 703 оснащены системой автоматического включения подсветки широкого LCD-индикатора, которая включается встроенным фотоэлементом и обеспечивает удобнуюв любое время суток. Измерители RLC параметров APPA 701, APPA 703 могут быть лекго присоеденены к компьютеру через встроенный микро-USB интерфейс.
Внешнее исполнение RLC-измерителей серии APPA 700 напоминает решение, примененное при создании мультиметров АРРА 500-й серии и тестеры-мегометры АРРА 600-й серии.
Характеристики
? Стоимость поверки оборудования
Поверка
|
5700 |
Тип
|
Измеритель сопротивления |
Измерение RLC | |
Сопротивление (Rdc) | Диапазон: 0,01 Ом...20 МОм; Разрешение: 0,001 Ом |
Емкость (C) | Диапазон: 20 пФ...20 мФ; Разрешение: 0,001 пФ |
Добротность (Q) | Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн |
Тангенс угла потерь (D) | Диапазон: 0,000...999; Разрешение: 0,001 |
Индуктивность (L) | Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн |
Фазового сдвига (θ) | - |
Погрешность измерения | Базовая ± 0,2% |
Скорость измерения | 1,25 измерений/сек |
Схема измерения | Параллельная / последовательная |
Тест сигнал | |
Частоты тест-сигнала (Фиксированные) | 100 Гц, 120 Гц, 1 кГц, 10 кГц |
Уровень тест-сигнала (Фиксированный) | 600 мВскз |
Дополнительные функции | |
Режим индикации измерений | Абсолютное значение, ∆ -измерение, Max/Min (APPA 703) |
Режим сортировки | 10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%, 10%, 20%, (+80%/-20%)) |
Интерфейс для связи с ПК | USB (оптоизолированный) |
Дисплей | |
Тип индикатора | 1ЖК индикатор: основной экран (R, L, C), дополнительный экран (Q, D, θ , ESR), индикатор параметров режима измерения |
Формат индикации |
5 разрядов на основном экране (20.000) 5 разрядов на дополнительном экране |
Общие данные | |
Условия эксплуатации | 0 ° С... 50 ° С и относительная влажность до 80% |
Напряжение питания | АА 4х1,5 В (непрерывная работа 30 ч) или сеть 220В/50Гц через адаптер (APPA 703) |
Автоотключение | 10 минут |
Габаритные размеры | 95 × 207 × 52 мм |
Масса | 0.63 кг |
- Измеритель RLC АРРА 701
- Защитный чехол с подставкой
- Измерительные провода TL-70 2шт
- Короткозамыкатель
- Источник питания (АА) 4шт
- Магнитный держатель
- Руководство по эксплуатации
