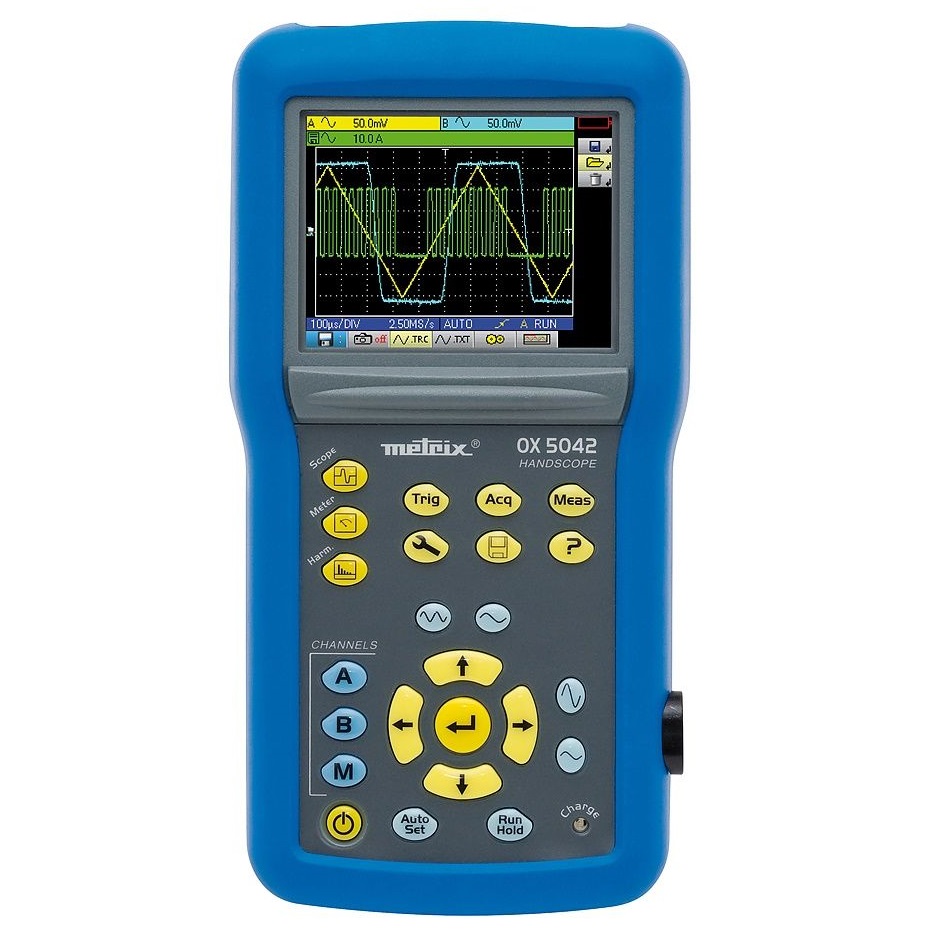

Осциллограф OX5042-C
Осциллограф OX5042-C — это профессиональный инструмент, предназначенный для исследования электрических сигналов. Он обладает рядом уникальных характеристик, которые делают его незаменимым помощником для инженеров и техников. Одной из главных особенностей осциллографа OX5042-C является его универсальность в питании. Прибор может работать как от шести батареек типа LR6, так и от шести аккумуляторов типа AA NiMh. Это обеспечивает гибкость в использовании осциллографа в различных условиях, где доступ к электросети ограничен или невозможен.
Осциллограф OX5042-C также обладает высокой степенью защиты от пыли и влаги — IP54. Это означает, что прибор можно использовать в условиях повышенной влажности и загрязнения, не опасаясь за его работоспособность. Объём памяти осциллографа составляет 2 Мбайт, что позволяет хранить большое количество данных измерений. Это особенно полезно при работе над сложными проектами, когда необходимо отслеживать изменения сигнала в течение длительного времени.
Диапазон сопротивления прибора составляет от 80 Ом до 32 МОм, что делает его универсальным инструментом для измерения сигналов различной амплитуды и частоты. Это позволяет использовать осциллограф OX5042-C в различных областях, включая электронику, телекоммуникации и производство. Прибор оснащён 3,5-дюймовым цветным TFT ЖК-экраном с разрешением 320x240 пикселей и светодиодной подсветкой. Это обеспечивает чёткое и яркое изображение сигнала, что упрощает его анализ и интерпретацию. Осциллограф OX5042-C также имеет интерфейс USB, который позволяет подключать его к компьютеру для передачи данных и дальнейшего анализа. Это делает его совместимым с различными программными пакетами для обработки сигналов и создания отчётов.
В нашем магазине вы можете купить Осциллограф OX5042-C и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Преимущества:
- Встроенная многоязычная интерактивная функция HELP для оказания помощи пользователю без необходимости обращения к руководству по эксплуатации прибора.
- Легко читаемый цветной экран со светодиодной подсветкой дает возможность ограничить потребление энергии в осциллографе серии HANDSCOPE.
- Очень важной особенностью осциллографов серии HANDSCOPE является режим "hands-free", то есть возможность оставлять свободными руки за счет нашейного ремешка и сумки, поставляемых с прибором.
- Долнительно - компьютерный порт USB. Удаленное управление при помощи ПО SX-METRO.
- Идеально подходит для работы в полевых условиях на электроустановках и для общих задач по техническому обслуживанию.
- Благодаря своим изолированным каналам, пользователи могут проводить измерения в полной безопасности.
- Осциллографы серии HANDSCOPE являются многофункциональными инструментами измерения (осциллограф - мультиметр - анализатор гармоник), позволяющие проводить измерения, фиксировать и анализировать результаты на ПК.
Характеристики
? Стоимость поверки оборудования
Поверка
|
8000 |
Тип
|
Осциллограф двухканальный |
Интерфейс человек-машина | ||
Тип дисплея осциллографа | 3,5” цветной TFT ЖК-экран – разрешающая способность 320x240 – светодиодная подсветка экрана | |
Режим просмотра | 2 500 действительных точек захвата на экране | |
Количество осциллограмм на экране | 2 обновляемых + 2 образцовых + след памяти или математическое вычисление | |
Команды панели управления | Прямая регулировка с передней панели, экранное меню при помощи браузера (основные и дополнительные без "скрытых меню") | |
Встроенная интерактивная функция HELP | 11 языков: французский, английский, немецкий, испанский, итальянский, шведский, румынский, русский, финский, польский, датский | |
РЕЖИМ ОСЦИЛЛОГРАФА | ||
Канал вертикального отклонения | ||
Полоса пропускания | 20 MГц | |
Ограничитель полосы частот | 1,5 MГц, 5 кГц | |
Количество каналов | 2 полностью изолированных канала | |
Входной импеданс | 1 MОм ± 0,5%, приблизительно 17 пФ | |
Максимальное входное напряжение | 600 В CAT III – Снижение минус 20 дБ на декаду от 100 kГц | |
Чувствительность по вертикали | от 5 мВ до 200 В /дел. | |
Канал горизонтальной развертки | ||
Скорость развертки (чувствительность по горизонтали) | от 25 нс/деление до 200 с /деление – Roll режим от 100 мс/деление до 200 с/деление | |
Горизонтальное масштабирование (zoom) | коэффициент масштабирования: x 1, x 2, x 5 | |
Триггер | ||
Режимы | Автоматический, обычный, одиночный и triggered Roll | |
Виды | по краю, ширина импульса (20 нс – 20с) | |
Связь | AC или DC (в зависимости от связи на канале триггера) - ВЧ, НЧ или подавление шумов | |
Чувствительность | ≤1,2 делений пик-пик дo 20 MГц | |
Цифровая память | ||
Максимальная скорость выборки | 2 Гвыб./с в ETS режиме (режим повторяющихся сигналов)– 50 Mвыб./с на каждый канал для одиночных сигналов | |
Вертикальное разрешение | 9 бит | |
Объем памяти | 2500 точек на канал | |
Пользовательская (оперативная) память | 2 Мб для хранения файлов: след (TRC)., Текст (TXT)., Конфигурации (CFG.), Графических файлов (BMP) | |
GLITCH режим (аппаратный сбой) | длительность ≥ 20 ns – 1 250 Min/Max пар | |
Режимы дисплея | режим Envelope (огибающая), Averaging (режим усреднения, коэффициент от 2 до 64) и XY (векторный) | |
Другие функции | ||
Математические функции | инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование) | |
Курсорные измерения | 2 курсора: V, T, dV, dt одновременно – Разрешающая способность 12 бит, 4 –разрядный индикатор | |
Автоматические измерения | 18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы | |
РЕЖИМ МУЛЬТИМЕТРА | ||
Общие характеристики | 2 канала, 8000 ед. мл. разр. + мин / макс осциллограмма - Графическая запись 2700 измерений (от 5 мин до 1 месяца) | |
Режимы работы | абсолютный или относительный режим (absolute, deviation, ref, ref%) – Мониторинг (мгновенные значения, Min, Max, Avg) | |
AC, DC и AC+DC напряжения | Диапазоны от 600RMS мВ до 600 ВRMS, от 800 мВ до 800 ВDC – погрешность для ВDC - 1% от показаний +20 емр – 50 kГц полоса частот | |
Сопротивление | Диапазон от 80 Ом до 32 MОм – погрешность 2% от показаний + 10 емр – 10 мс быстрая проверка целостности цепи | |
Емкостное сопротивление | Диапазоны от 5 нФ до 5 мФ – основная погрешность - 2% от показаний +10 емр | |
Другие измерения | Частота, скорость вращения, 3,3 В проверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком) | |
МОЩНОСТЬ | ||
Измерения | Значения активной мощности по одной фазе или по сбалансированным 3 фазам (с- или без нейтрали), с одновременным отображением тока | |
РЕЖИМ АНАЛИЗАТОРА ГАРМОНИК | ||
Многоканальный анализ | 2 канала, 31 порядок, основная частота от 40 Гц до 450 Гц | |
Одновременные измерения | среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (%основной, фаза, частота, VRMS) | |
Общие характеристики | ||
Снимки экрана | до 100 файлов в стандартном “.bmp” формате, просматриваемых на осциллографе | |
Передача данных на ПК | Изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK) | |
Источник питания | 6 LR6 или 6 AA NiMh батарей – Срок службы батарей – до 8 часов 30 мин – универсальный сетевой адаптер, изолированный от каналов – Быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин | |
Безопасность/Электромагнитная совместимость | Безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006 | |
Размеры | 214 x 110 x 57 мм | |
Вес | 1,2 кг с батареями – ударопрочный корпус из эластомера | |
Степень защиты | IP54 |
- Переносной осциллограф OX5042-C
- Сумка для переноски «свободные руки»
- Пробник 1/10 600В
- Адаптер с разъемом типа BNC/«Банан»
- Комплект проводов со штекером типа «банан» c наконечниками и зажимами типа «крокодил»
- Сетевой адаптер
- Комплект из 6 аккумулятров NiMh AA
- Компакт-диск с руководством по эксплуатации
- Руководством по программированию
Наши квалифицированные специалисты обязательно вам помогут.
