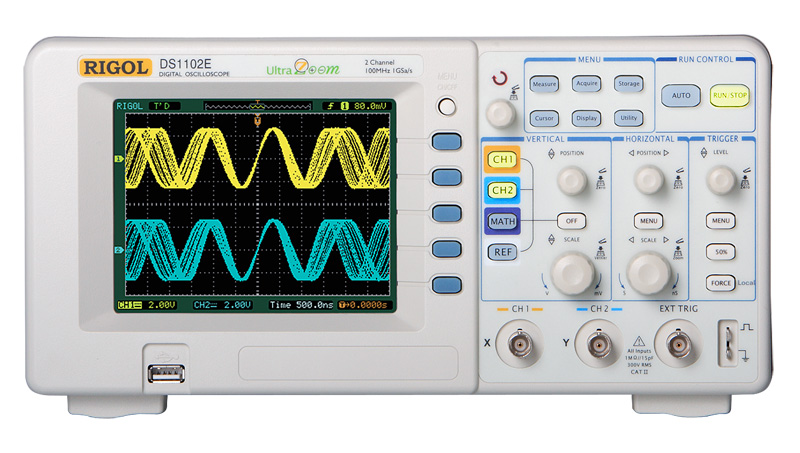

Цифровой осциллограф Rigol DS1102E
Цифровой осциллограф. 2 канала. Полоса - 100 МГц. Макс. частота дискретизации: 1Гвыб/с (реальное время), 25 Гвыб/с (эквив.режим); Макс.память: 1М точек. Входной импеданс 1МОм. Цифровые фильтры. Курсорные и 20 автоизмерений. Интерфейс: USB Device/Host, RS-232, P/F Out . Дисплей – цветной 5,7” TFT (320x234). Размеры, мм : 303х154х133. Вес: 2,3 кг
Цифровой осциллограф Rigol DS1102E представляет собой недорогой осциллограф начального уровня. В цифровом осциллографе Rigol DS1102E имеется базовый набор функциональных возможностей, таких как курсорные измерения, автоматические измерения, математические функции, функция анализатора спектра на основе БПФ, тестирование "годен/не годен" и др., что позволяет рекомендовать цифровой осциллограф Rigol DS1102E радиолюбителям, студентам, образовательным учреждениям и организациям с ограниченным бюджетом.
- Каналы – 2 + внешний запуск
- Полоса пропускания – 100 МГц
- Частота дискретизации в реальном времени – 500 Мвыб/сек на канал, 1Гвыб/сек - при объединении каналов
- Эквивалентная частота дискретизации – 25 Гвыб/сек
- Объем памяти:
1 канал, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 16К/не активна
1 канал, частота дискретизации 500Мвыб/сек и ниже. Режим "обычной"/"длинной" памяти – 16К/1М
2 канала, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 8К/500К - Время нарастания – 3,5 нс
- Входной импеданс – 1МОм/15пФ
- Коэффициент отклонения по вертикали: 2мВ/дел…10В/дел
- Разрешение по вертикали: 8 бит
- Время горизонтальной развертки – 2нс/дел….50с/дел
- Максимально допустимое напряжение на входе: 300В скз
- Режим XY
- Связь по входу: открытый; закрытый; заземление входа
- Режим развертки: автоматический, нормальный, однократный
- Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
- Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
- 20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
- Математические функции: сложение, вычитание, умножение, инвертирование
- Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное.
- Интерполятор Sin(x)/x
- Режим усреднение (до 256 регистраций)
- Пиковый детектор
- Ограничение полосы пропускания - 20МГц
- Самописец: 500мс/дел…50с/дел
- Настраиваемая чувствительность запуска для эффективной фильтрации шума
- Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
- Режим «годен - негоден» с оптически изолированным выходом
- Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
- Встроенный частотомер
- Автокалибровка
- Многоязыковой пользовательский интерфейс
- Интерфейс: USB Device, USB Host, RS-232, P/F Out (изолированный)
- Дисплей – цветной 5,7” TFT дисплей (разрешение 320x234)
- Питание: 100-240В, 50Гц
- Ультракомпактный
- Размеры, мм : 303х154х133
- Вес: 2,3кг
Характеристики
Тип
|
Осциллограф цифровой |
Количество каналов
|
2 |
Полоса пропускания
|
100 МГц |
Частота дискретизации
|
1Гвыб/с (реальное время), 25 Гвыб/с (эквив.режим) |
Объём памяти
|
1М точек |
Интерфейсы
|
USB Device/Host, RS-232, P/F Out |
Тип |
Цифровой осциллограф |
Количество каналов |
2 |
Полоса пропускания |
100 МГц |
Частота дискретизации |
1Гвыб/с (реальное время), 25 Гвыб/с (эквив.режим) |
Объём памяти |
1М точек |
Интерфейсы |
USB Device/Host, RS-232, P/F Out |

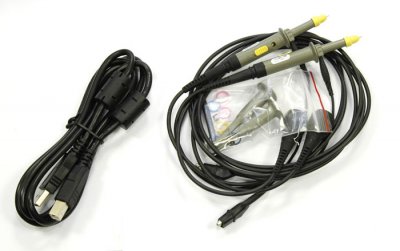

Стандартная комплектация
- осциллограф
- Кабель питания
- Пробник 1:1, 10:1
- Кабель USB
- Руководство по эксплуатации
- Гарантийный талон
Дополнительная комплектация
- Программное обеспечение Ultrascope под Win98/2000/XP
- Мягкая сумка для переноски прибора
